Fotocélula puerta de garaje 12/24V (emisor–receptor) | IP54 |

Fotocélula reflectora 12–24V para puerta de garaje y puertas automáticas

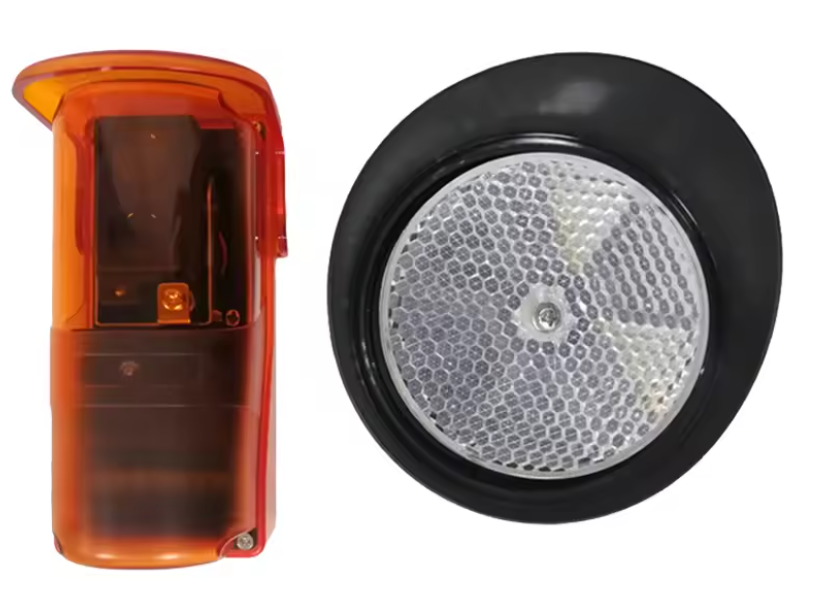

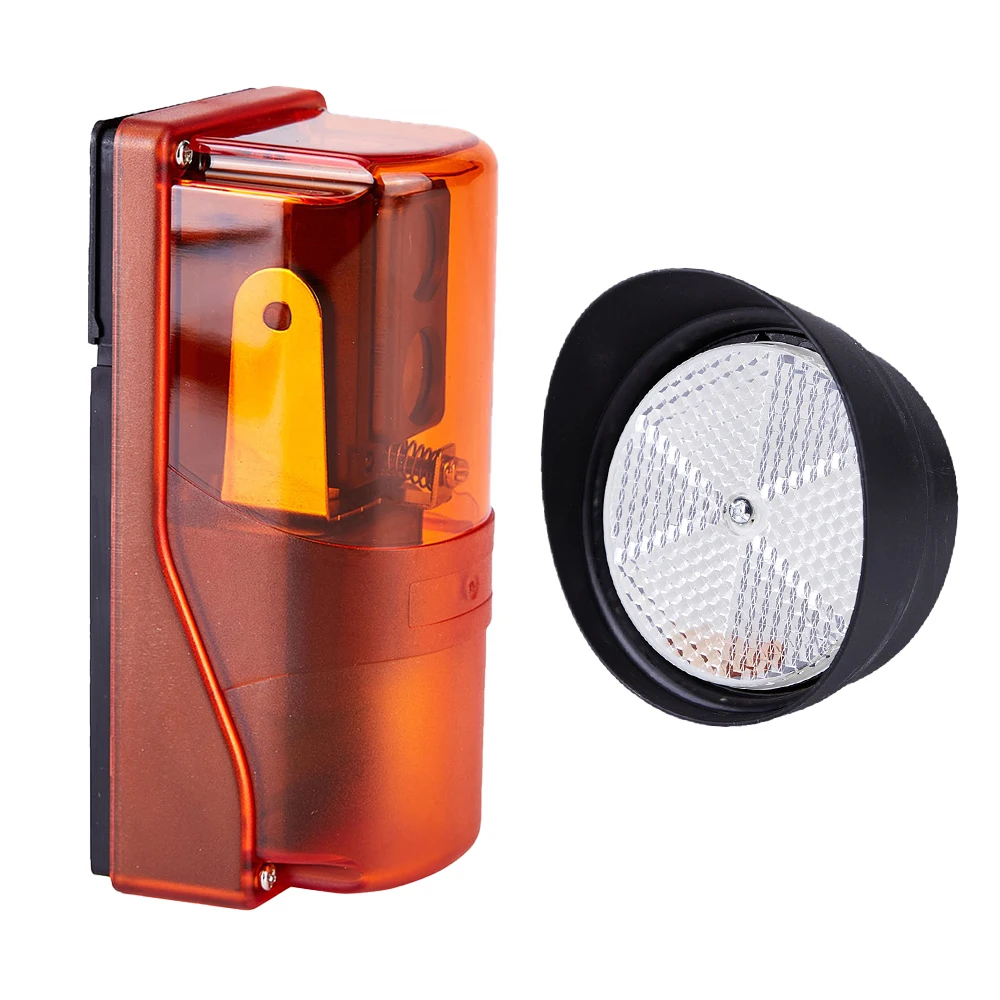

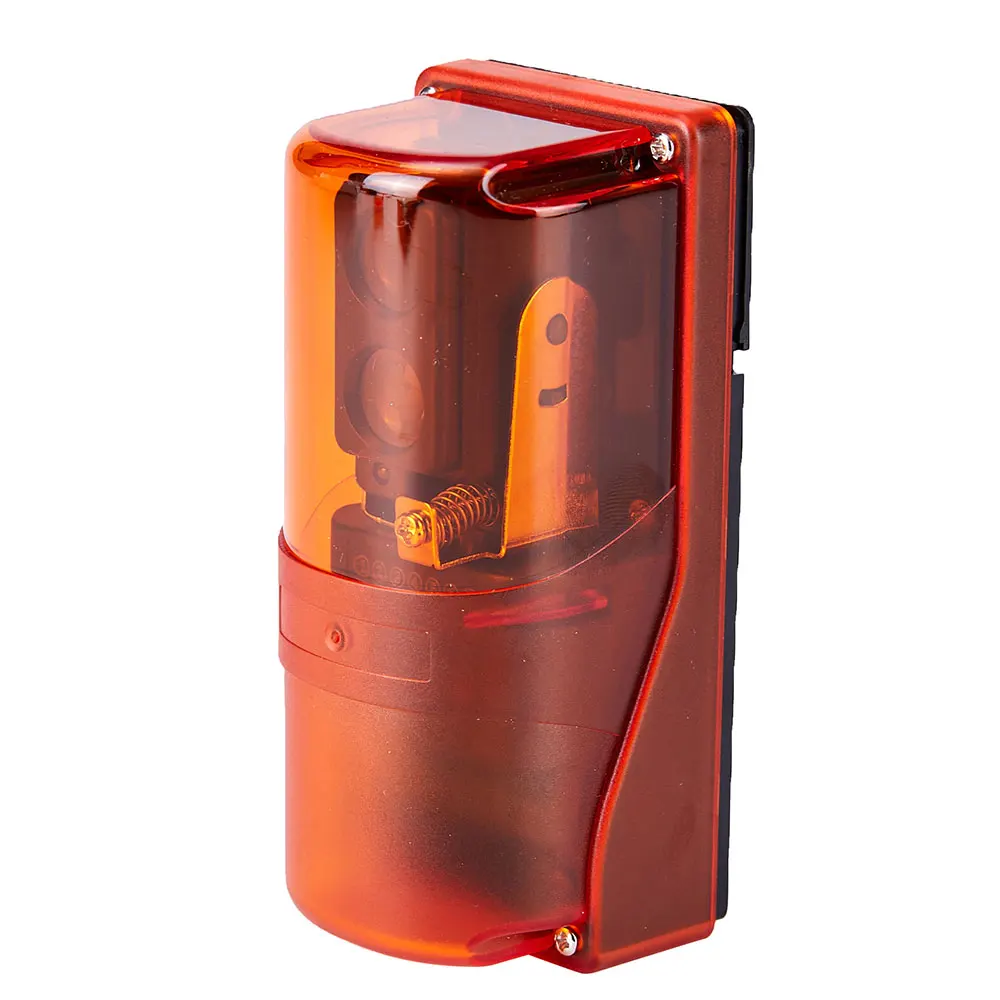

La fotocélula reflectora para puerta de garaje integra emisor y receptor en un mismo cuerpo y trabaja con una placa reflectora frontal para garantizar una detección fiable por infrarrojos. Es la solución ideal para aumentar la seguridad en puertas automáticas: correderas, abatibles, seccionales o basculantes. Con alimentación universal 12–24V AC/DC, relé integrado y cubierta impermeable, ofrece una instalación sencilla, ajuste rápido mediante indicadores LED y un alcance de detección de hasta 10 metros con el reflector bien alineado. Perfecta para evitar accidentes y maniobras indeseadas, compatible con la mayoría de cuadros de maniobra con entrada de seguridad por contacto seco.

Beneficios clave:

• Seguridad y fiabilidad en puertas automáticas de garaje.

• Emisor y receptor en una sola pieza con reflector: instalación rápida.

• Alimentación universal 12–24V AC/DC.

• Alcance de detección hasta 10 m.

• Indicadores LED para alineación y diagnóstico.

• Cubierta impermeable apta para exterior.

Aplicaciones habituales:
Puertas de garaje (corredera, abatible, seccional, basculante), puertas automáticas de paso, control de accesos en parkings y protección perimetral en almacenes, ventanas y balcones.

Compatibilidad:
Válida para la mayoría de cuadros de maniobra que acepten entrada de seguridad por relé (NC/NO según configuración). Revisa el esquema del motor antes de conectar.

Especificaciones técnicas:

• Alimentación: AC 9–24 V (45–60 Hz, Imax 15 mA) / DC 12–24 V (Imax 38 mA)

• Consumo: <38 mA @12 V DC (relé ON) / <20 mA @12 V DC (relé OFF)

• Distancia de detección: hasta 10 m

• Sensibilidad: fija

• Tiempo de respuesta: ~30 ms

• Luz ambiente admisible: máx. 5000 lux

• Emisor: 740 nm (luz roja visible)

• Relé de salida: AC 3 A /125 VAC; DC 3 A /30 VDC; bobina 9 V DC (Imax 20 mA)

• Indicadores: LED verde (encendido y señal débil si parpadea); LED rojo (estado de trabajo)

• Temperatura de trabajo: −20 °C a +70 °C

• Temperatura de almacenamiento: −30 °C a +80 °C

• Dimensiones sensor: 115 × 54 × 50 mm

• Dimensiones reflector: 120 × 80 × 6,5 mm

• Peso: 192 g

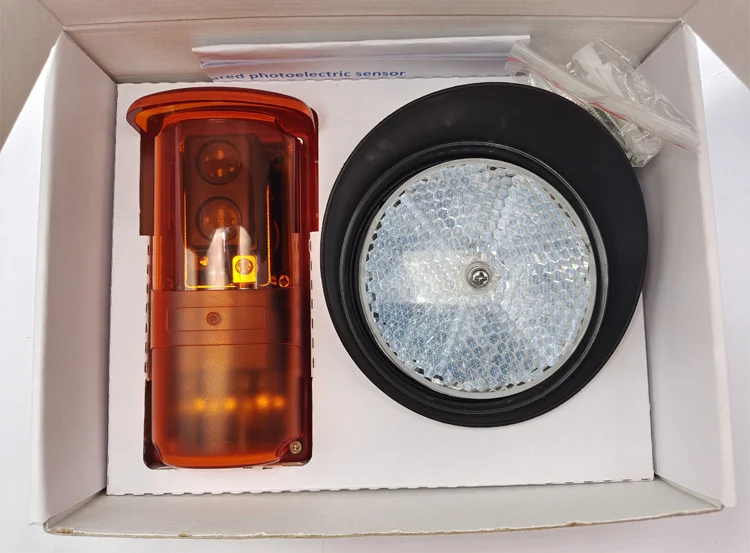

Contenido del paquete:
Fotocélula reflectora (emisor–receptor integrado), placa reflectora, elementos de fijación (según lote) y manual.

Instalación resumida:
Coloca el sensor y el reflector frente a frente sin superar 10 m de distancia. Alinea horizontal y verticalmente apuntando al centro del reflector (empieza cerca y ajusta hasta la posición final). Realiza el cableado y alimenta el equipo. Usa los LED para verificar señal estable; reajusta si fuera necesario.
